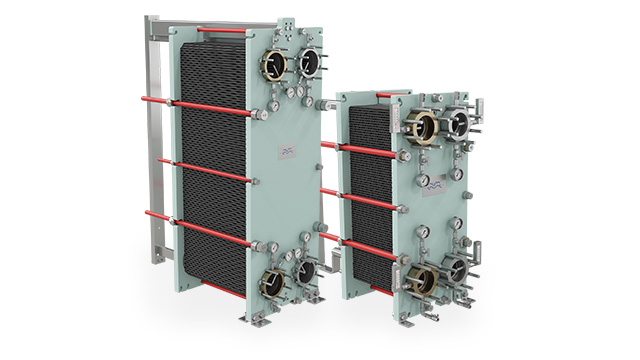

Marine gasketed plate heat exchangers

Alfa Laval has been developing heat transfer technology for more than 80 years and has been active in the marine industry for over a century. Based on that vast wealth of experience, our engineers have designed gasketed plate heat exchangers that set entirely new standards – not only for reliability, but also for thermal performance and ease of service.

marine GPHE

The marine industry’s most modern line of plate heat exchangers

  • Superior reliability and energy efficiency
  • Small size and footprint (CompactFrame™ design)
  • Minimal fouling (CurveFlow™ plate distribution area)
  • Easy installation and service (five-point alignment system)
  • Optimized global supply chain and production for smallest environmental footprint

Suitable for any vessel, Alfa Laval gasketed plate heat exchangers excel in applications from general heating and cooling to heat recovery, condensation and evaporation. With their innovative features, they take reliability to an all-new level and save crews time and effort during maintenance. Above all, their design minimizes fouling and maximizes heat transfer capabilities, which ensures the highest possible energy efficiency.

Kluczowe produkty

Gasketed plate heat exchangers for your vessel

Compact, reliable and energy-efficient, Alfa Laval gasketed plate heat exchangers are also safe and simple for crews to maintain. Our flexible marine line provides the right match for your needs today – with the possibility to adjust capacities later.

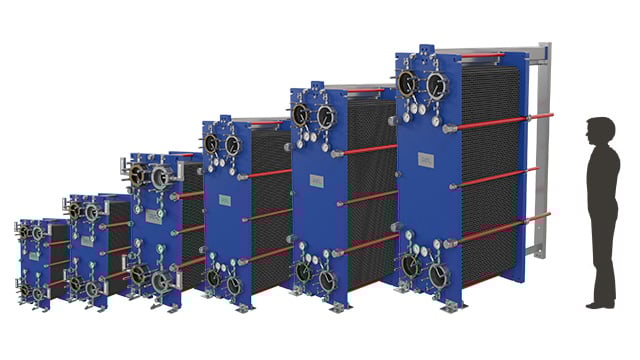

marine GPHE range
  T6
DN 60
T10
DN 100
T15
DN 150
T21
DN 200
T25
DN 250
T35
DN 350
H (mm) 890 1054 1833/1781 2082 2761 2875
W (mm) 320 470 610/650 755 913 1174
Max flow rate (m3/h) 60 160 370 650 1000 1970
Capacity (kW) – water duty with LMTD 6 800 3 000 9 000 18 000 28 000 35 000

Sposób działania płytowego wymiennika ciepła

Obszar wymiany ciepła płytowego uszczelkowego wymiennika ciepła składa się z zespołu karbowanych płyt zmontowanych między ramą a płytami dociskowymi, które utrzymują ciśnienie. Uszczelki uszczelniają przestrzeń między płytami. Normalny przepływ płynów przez wymiennik ciepła odbywa się w przeciwprądzie. Pozwala to maksymalnie podnieść sprawność cieplną i korzystać nawet z niewielkiej różnicy temperatur między czynnikiem procesowym na wyjściu i na wejściu.

Płytowo-ramowe uszczelkowe wymienniki ciepła typu ciecz-ciecz Alfa Laval

Features that make the difference

The Industrial line is equipped with features that turn this high-performance family into efficient and reliable workhorses that are easy to service and maintain over the whole product lifecycle.

For efficiency

By improving the efficiency of your heat exchanger, you can maximize production and minimize energy consumption to reduce your power bill and improve your environmental footprint.

See product animations below or get more information and listen to our technical experts.

CurveFlow™
obszar dystrybucji

Lepszy przepływ czynnika i niższe ryzyko zanieczyszczenia.



OmegaPort™
nieregularne wloty

Lepszy przepływ czynnika i wyższa sprawność cieplna.

FlexFlow™
konstrukcja płyty

Wyższa sprawność cieplna i optymalne wykorzystanie spadku ciśnienia..

For reliability

We are always looking to increase the reliability of every aspect of our gasketed plate heat exchangers.
We focus on durable designs based on robust materials and safe manufacturing processes.

See product animations below or get more information and listen to our technical experts.

PowerArc™
przekładki między płytami

Większa trwałość płyt i większa żywotność urządzenia.

Pięciopunktowe pozycjonowanie

Pewne pozycjonowanie płyt i łatwość serwisowania dużych jednostek.

SteerLock™
pozycjonowanie płyt

Pewne pozycjonowanie płyt i łatwość serwisowania.

For serviceability

The simple opening and closing of the plate-and-frame design with gaskets enables hassle-free inspection and service. It also enables you to easily adapt the unit to new process conditions.

See product animations below or get more information and listen to our technical experts.

ClipGrip™
montaż uszczelki

Pewne uszczelnienie i bezproblemowa konserwacja.

Tbar_symbol_142x142.pngKonstrukcja rolek typu T-bar

Mniejsza wysokość jednostki i łatwiejsze serwisowanie.

Łożyskowanie

Gwarantuje łatwe otwieranie jednostek, dzięki czemu konserwacja przebiega sprawniej i jest wydajniejsza.

Kompaktowa rama

Ułatwia konserwację, minimalizując przestrzeń potrzebną do prac konserwacyjnych.

Serwis

Sieć serwisowa dla branży morskiej


Działający na całym świecie, 24/7, serwis Alfa Laval Marine to Twoja przepustka do większej dyspozycyjności, zoptymalizowanej wydajności i prawdziwego spokoju ducha. Jesteśmy zawsze w pogotowiu, a nasza oferta serwisowa zapewnia niezawodność, wydajność i zgodność z przepisami przez cały okres eksploatacji Państwa urządzeń.

Dowiedz się więcej o naszej ofercie serwisowej

Skontaktuj się z nami



> Oddział w Gdyni

ul. Sportowa 8, 81-300 Gdynia

Tel: +58 621 89 23

E-mail: poland.marine@alfalaval.com



Prześlij zapytanie

Documents

Heating and cooling in an engine room

On a ship, there are many types of machinery with a cooling demand. When the heat energy cannot be recovered or utilized, the total costs of transferring it away from the machinery should be kept to a minimum. Alfa Laval can ensure a cost-effective central cooling system through our portfolio of innovative plate heat exchangers. Our gasketed plate heat exchangers have unique features that reduce the running costs for engine room cooling – and contribute to sustainability.

Engine-room-hero-vignette

Szukasz oszczędności energii?

Alfa Laval wyznacza standardy w zakresie sprawności cieplnej płytowych wymienników ciepła. Dzięki innowacyjnym rozwiązaniom podnoszącym wydajność energetyczną i ograniczeniu czasu przestojów do minimum, możemy przyspieszyć przejście na rozwiązania zrównoważone i osiągnąć zerowy poziom emisji netto do roku 2050.

TS45 plate on grey medium shot 4 640x360

Alfa Laval technology powers sustainable operations on Maersk’s pioneering methanol-fuelled container vessel

In a world where sustainability is increasingly important, A.P. Moller-Maersk has set sail with the world’s first methanol fuelled container vessel. Equipped with Alfa Laval’s solutions for methanol as fuel, this vessel shows how innovative solutions and equipment can help shipping companies adapt to the evolving energy landscape and environmental regulations.

maersk-vessel 640x360

Wymiana ciepła o najwyższym standardzie

Przedstawiamy najnowocześniejsze na świecie płytowe uszczelkowe wymienniki ciepła. Zobacz, jak linia płytowych uszczelkowych wymienników ciepła może podnieść wydajność, zwiększyć niezawodność i rozszerzyć możliwości serwisowania.
