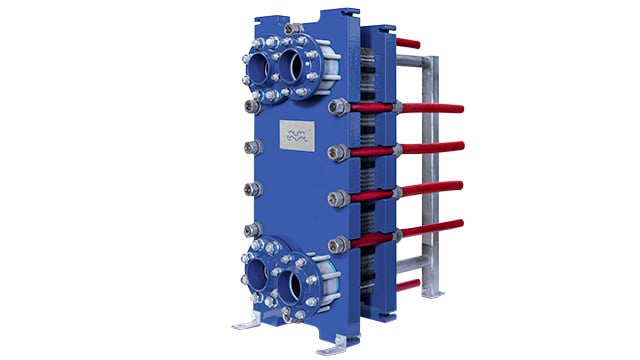

Marine semi-welded plate heat exchangers
Semi-welded plate heat exchangers are suitable for fuel conditioning duties involving alternative fuels, LPG cargo handling duties, refrigeration duties and Organic Rankine Cycle (ORC) duties. Our marine line features the unique Alfa Laval RefTight™ sealing system, which guarantees a long lifetime sealing between the welded channels because the laser weld is on the outside of the ring gasket groove. The smooth surface ensures a tight uniform seal over the entire gasket ring.
Highly efficient and flexible marine heat exchangers
- High efficiency that reduces energy consumption and OPEX
- Long service life, comparable to the vessel lifetime
- Serviceable without hot work, protecting uptime
- Easy maintenance on board through CIP or mechanical cleaning
- Extendable capacity through the addition of plates
Alfa Laval’s marine semi-welded plate heat exchangers are available for a broad range of temperatures and media, with operating pressures up to 65 bar. Robustly constructed, they provide exceptional longevity with their resistance to vibrations and pressure cycles. The various sizes, which cover a wide spectrum of heat transfer capacities and flows, are carefully designed and selected to achieve optimal performance. The cooling media/seawater side is fully accessible without disconnecting the semi-welded plate heat exchanger from the pipework.
Documents
Downloads
Instructions and manuals
Product brochures
Product leaflet
Zastosowania
Ogrzewanie i chłodzenie w maszynowni
Na statku istnieje wiele rodzajów maszyn wymagających chłodzenia. Gdy energia cieplna nie może być odzyskana lub wykorzystana, całkowite koszty jej odprowadzenia z maszyn powinny być ograniczone do minimum. Alfa Laval może zapewnić efektywny kosztowo centralny system chłodzenia dzięki naszej ofercie innowacyjnych płytowych wymienników ciepła. Nasze uszczelkowe płytowe wymienniki ciepła mają unikalne cechy, które zmniejszają koszty eksploatacji chłodzenia maszynowni - i przyczyniają się do zrównoważonego rozwoju.
Heating and cooling for LPG cargo handling
The transport of LPG requires tailored cargo handling systems. Alfa Laval marine semi-welded plate heat exchangers are the ideal choice for the cargo condenser, thanks to their very high efficiency, their small footprint and the ease of performing service on board. The robust units resist vibrations and pressure fatigue, and more plates can be added if faster loading rates are desired.
Ogrzewanie i chłodzenie metanolu
Wraz z dekarbonizacją przemysłu morskiego rośnie zainteresowanie metanolem i zaczynają pojawiać się pierwsze statki napędzane metanolem. Metanol to czyste paliwo płynne, które umożliwia neutralne pod względem emisji dwutlenku węgla operacje, jeśli jest produkowane z ekologicznych źródeł. Stanowi on jednak wyzwanie w zakresie ogrzewania i chłodzenia w porównaniu z konwencjonalnymi paliwami. Alfa Laval posiada rozwiązania w zakresie wymienników ciepła, które zapewniają bezpieczną i wydajną pracę z metanolem na pokładzie.
Chłodnictwo morskie
Czynniki chłodnicze są powszechnie stosowane w przemyśle morskim, od chłodzenia i zamrażania połowów na statkach rybackich po klimatyzację na statkach wycieczkowych. Jednak rodzaje czynników chłodniczych szybko się zmieniają. Chlorofluorowęglowodory (CFC) i wodorochlorofluorowęglowodory (HCFC) ustąpiły miejsca wodorofluorowęglowodorom (HFC), a obecnie wielu armatorów bada naturalne czynniki chłodnicze, takie jak CO2. Alfa Laval posiada rozwiązania w zakresie wymienników ciepła i wiedzę specjalistyczną, aby wspierać wybór naturalnych czynników chłodniczych.
Services
Sieć serwisowa dla branży morskiej
Działający na całym świecie, 24/7, serwis Alfa Laval Marine to Twoja przepustka do większej dyspozycyjności, zoptymalizowanej wydajności i prawdziwego spokoju ducha. Jesteśmy zawsze w pogotowiu, a nasza oferta serwisowa zapewnia niezawodność, wydajność i zgodność z przepisami przez cały okres eksploatacji Państwa urządzeń.
Skontaktuj się z nami
> Oddział w Gdyni
ul. Sportowa 8, 81-300 Gdynia
Tel: +58 621 89 23
E-mail: poland.marine@alfalaval.com
Higher pressures demand a higher standard
If your heating and cooling duties demand higher pressures, it’s time to demand a higher standard of technology. Discover total reliability and efficient thermal performance with the Alfa Laval marine line of semi-welded plate heat exchangers.
Highly efficient with unique sealing system
Alfa Laval marine semi-welded gasketed plate heat exchangers are suitable for liquids and gases incompatible with normal gaskets or at higher pressures. They are commonly used in refrigeration applications for evaporation and condensation.
The unique Alfa Laval RefTight™ sealing system guarantees a long life-time sealing between the welded channels because the laser weld is on the outside of the ring gasket groove. The smooth surface ensures a tight uniform seal over the entire gasket ring.
What make our plate heat exchangers so reliable, efficient and serviceable?
Equipped with well-designed features that make a difference, Alfa Laval marine semi-welded plate line of heat exchangers are easy to maintain and have a long service life.
RefTightTM sealing system
High performance gasket sealing for high-pressure duties
CurveFlow™
distribution area
Improves media flow and minimizes risk of fouling.
OmegaPort™
noncircular port holes
Enhances media flow and thermal efficiency.
ClipGrip™
gasket attachment
Ensures perfect seal and trouble-free maintenance.
Five-point alignment
Ensures reliable plate positioning and easy service of large units.
T-bar roller
Provides a lower unit that is easy to service.
How it works
The heat transfer area of a gasketed plate-and-frame heat exchanger consists of a series of corrugated plates, assembled between the frame and pressure plates, which retain the design pressure. For the highest thermal performance and to enable a very close temperature approach, fluids normally run counter-currently through the heat exchanger.

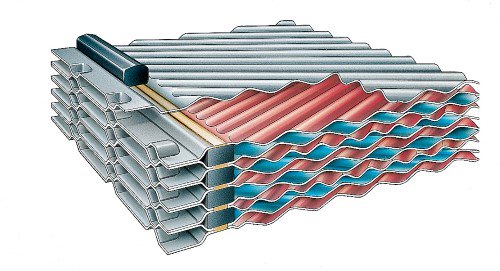

The sealing between the plates on the marine semi-welded line alternates between laser welds and gaskets. The laser welded channel allows use of fluids that are not compatible with normal gaskets and also allows for higher design pressure than fully gasketed plate-and-frame heat exchangers. Additionally, the Alfa Laval RefTight™ sealing system guarantees equal sealing force over the entire porthole gasket.
The marine semi-welded line is available with various pressing depths and angles of the chevron pattern and various shapes of the corrugation which are carefully designed and selected to achieve optimal performance. The CurveFlow™ and the chocolate pattern distribution area are two design features available that ensure fluids are evenly distributed across the entire plate. The result is that the entire heat transfer surface is fully utilized and stagnant zones that can result in fouling are avoided.
High flow turbulence between plates results in higher heat transfer; however, the consequence is pressure drop. Our thermal design engineers will help you design and select the model and configuration that is suitable for your application needs while delivering maximum thermal performance and minimizing pressure drop.
