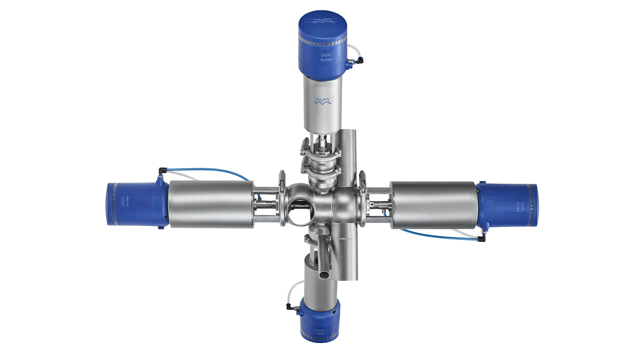

Mixproof aseptyczny

Zawór aseptyczny Mixproof Alfa Laval zapewnia bezpieczeństwo produktu i jego pełną ochronę przed zanieczyszczeniem szkodliwymi mikroorganizmami, nawet w przypadku niepożądanych skoków ciśnienia. Dwugrzybowy zawór Mixproof jest idealny do stosowania w sterylnych procesach w przemyśle spożywczym, mleczarskim i napojowym. Łatwy w konfiguracji, obsłudze, konserwacji, zmniejsza całkowity koszt posiadania nawet o 45% w porównaniu z innymi zaworami aseptycznymi.

Aseptic Mixproof

Zapewnia bezpieczeństwo produktu, przy niższych kosztach

  • Zapewnia bezpieczeństwo produktu dzięki sterylnej, modułowej konstrukcji korpusu zaworu i hermetycznemu uszczelnieniu
  • Zmniejsza całkowity koszt posiadania w porównaniu z innymi projektami aseptycznymi
  • Prosta konfiguracja pozwala spełnić praktycznie wszystkie wymagania
  • Zwiększa możliwości mycia dzięki zmywalnej konstrukcji
  • Ogranicza straty produktu

Aseptyczny zawór Mixproof Alfa Laval pozwala wydłużyć czas bezawaryjnej pracy, zapewnia bezpieczeństwo produktu oraz jego przydatność do spożycia. Umożliwia przepływ dwóch różnych produktów w tym samym czasie bez ryzyka zanieczyszczenia krzyżowego. Wymywalna konstrukcja i brak wypukłości w obszarze produktu i pary zawór zapewniają, że mycie i sterylizacja są szybsze i bardziej wydajne w porównaniu z innymi aseptycznymi zaworami mixproof. Zawór Alfa Laval spełnia również surowe wymagania normy 3-A.

Wyjątkowa elastyczność i modułowość

Aseptyczny zawór Mixproof Alfa Laval wykorzystuje tę samą uniwersalną platformę, co sprawdzona aseptyczna wersja unikalnego zaworu jednogniazdowego (SSV) Alfa Laval. Konfiguracja aseptycznego zaworu podwójnie szczelnego spełnia praktycznie wszystkie wymagania. Wybierz standardowy korpus zaworu i korpus zaworu stycznego lub zastosuj dwa standardowe typy korpusów zaworów. Następnie zamontuj zawory w pozycji poziomej lub pionowej. Dostosuj zawór do swoich wymagań, wybierając odpowiedni siłownik, wznios gniazda, zawór parowy i opcje monitorowania temperatury pary.



Wyjątkowa elastyczność i modułowość

Konstrukcja aseptycznego zaworu dwugrzybowego Mixproof wykorzystuje tą samą modułową koncepcję, co pojedynczy zawór grzybowy USSV. Zawór aseptyczny Mixproof Alfa Laval można skonfigurować tak, aby spełniał praktycznie wszystkie wymagania. Można wybrać standardowy korpus zaworu i korpus z króćcami stycznymi lub zastosować dwa standardowe typy korpusu zaworu. Zawór można łatwo zamontować zarówno w pozycji poziomej, jaki i pionowej. Dostępne są trzy wersje z niezależnym unoszeniem grzyba, pięć typów zaworów parowych oraz szereg opcji regulacji temperatury pary.

Wyjątkowe hermetyczne uszczelnienie

W zaworze aseptycznym Mixproof Alfa Laval zastosowano uszczelnienie, z powierzchnią czołową z PTFE i wzmocnionym wkładem z EPDM, które przez ostatnie osiem lat doskonale sprawdzało się w zaworze aseptycznym Alfa Laval Unique SSV. To pozwoliło znacząco obniża całkowity koszt posiadania zaworu dwugrzybowego, a jednocześnie zapewnić hermetyczne uszczelnienie wymagane podczas sterylizacji”.

Wielkości zaworów

ISO 51 mm (2”), 63.5 mm (2.5”), 76.1 mm (3”).

Niski koszt posiadania

Korzystaj z prostego, niezawodnego zaworu aseptycznego Alfa Laval Mixproof zamiast zaworów aseptycznych innych producentów, uzyskując oszczędności do 45%. Dłuższa żywotność, zredukowane straty produktu, większe bezpieczeństwo produktu i dłuższy czas pracy sprawiają, że możliwe są znaczne redukcje kosztów. Co więcej, skuteczne procedury CIP i SIP skracają cykle mycia/sterylizacji zużycie cieczy myjących, wody i mediów serwisowych.

.

Zasada działania

.

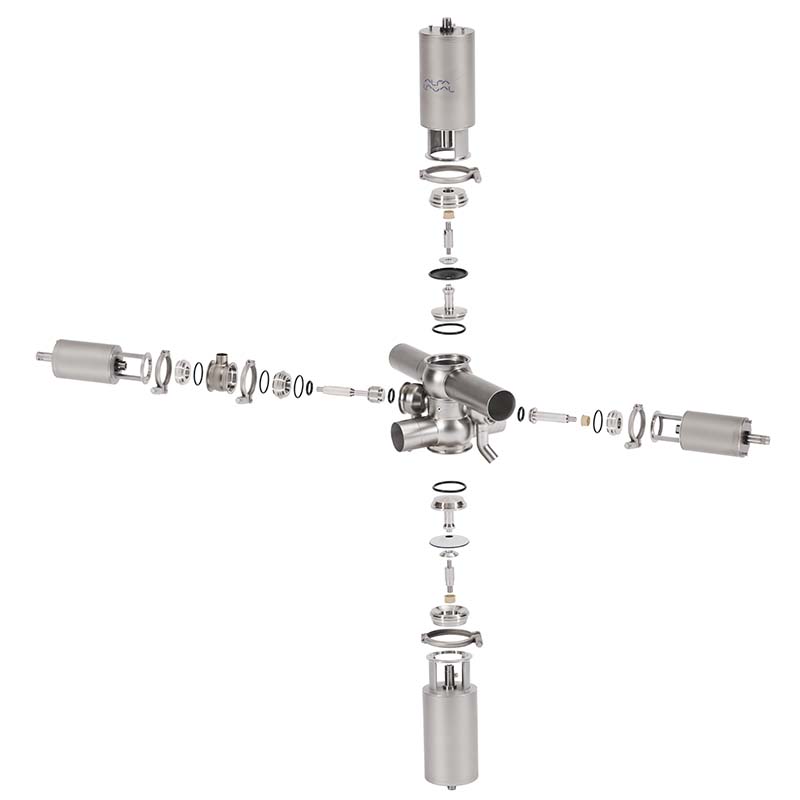

Budowa

Aseptyczny zawór Alfa Laval Mixproof jest zaworem z dwugrzybowym opartym na tej samej modułowej budowie, co sprawdzona aseptyczna wersja pojedynczego zaworu grzybowego Unique SSV Alfa Laval. Składa się on z korpusu zaworu, grzyba zaworu / membrany, siłownika oraz akcesoriów, które spełniają szeroki zakres wymagań procesowych. Uszczelnienie, z powierzchnią czołową z PTFE i wzmocnionym wkładem z EPDM tworzy hermetyczne uszczelnienie, co zapewnia sterylne warunki. Wbudowana funkcja wykrywanie wycieków umożliwia operatorom łatwą kontrolę zaworu bez konieczności jego demontażu i podjęcie natychmiastowego działania, jeśli wymaga tego zaistniała sytuacja.

Zasada działania

Ten pneumatyczny aseptyczny zawór grzybowy jest sterowany zdalnie za pomocą sprężonego powietrza. Aseptyczna i modułowa konstrukcja posiada tylko kilka prostych części ruchomych, co wpływa na jego niezawodne działanie i redukuje znacznie wysokość budżetu serwisowego. Wbudowany grzyb/membrana zapewnia aseptyczną pracę.

W celu oddzielenia dwóch produktów, zawór posiada dwa niezależne grzyby i uszczelnienia. Przestrzeń między dwoma grzybami tworzy sterylną barierę w komorze wyciekowej, aby zapewnić aseptyczną obróbkę i zapobiec mieszaniu się produktów. W przypadku wystąpienia ewentualnego wycieku, co może być przyczyną wadliwego jednego z uszczelnień, produktu wpływa do komory wyciekowej i jest odprowadzany przez jeden z zaworów parowych.

W momencie głównej aktywacji zaworu, otwierają się dwa zawory dla produktu, zaś zamykają dwa zawory parowe, co zapobiega wyciekowi. Sterylna bariera jest następnie przenoszona z komory wyciekowej do tylnej części grzyba w dwóch zaworach parowych.

Komorę wyciekową po głównej aktywacji można wyczyścić stosując kondensat do przepłukania, a następnie sterylizować parą.

Opcje

  • Jednostki kontrolno-sterujące: ThinkTop, ThinkTop D30, ThinkTop Basic, IndiTop
  • Uszczelnienia mające kontakt z produktem: EPDM lub HNBR
  • Rozbieralny siłownik
  • Funkcja unoszenia grzyba
  • Styczna lub standardowa obudowa zaworu
  • Czujnik temperatury lub przekaźnik
  • Higieniczny lub aseptyczny zawór parowy
  • Zawór wlotowy pary: przełączający lub odcinający
.

Jak wybrać odpowiedni aseptyczny zawór mixproof?

Chcesz się dowiedzieć, w jaki sposób wybór odpowiednich zaworów mixproof zapewni sterylne przetwarzanie, większą elastyczność, zwiększy bezpieczeństwo produktów oraz obniży całkowity koszt posiadania?

Fruit juice package shopping
.

Filmiki w zakresie serwisu i utrzymania

Pojedyncze zawory grzybowe Alfa Laval Unique - rozbieralny siłownik

Pojedyncze zawory grzybowe Alfa Laval Unique - wymiana tulei siłownika

Pojedyncze zawory grzybowe Unique - wymiana uszczelnienia mającego kontakt z produktem

Pojedyncze zawory grzybowe Unique - wymiana uszczelnienia mającego kontakt z produktem

Może Cię również zainteresować…

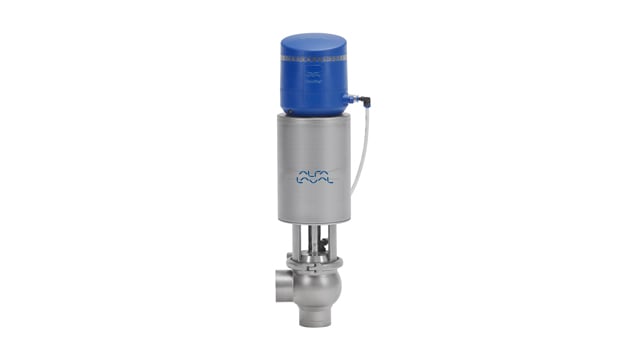

Zawory aseptyczne SSV

Zawory aseptyczne Unique SSV do sterylnych aplikacji procesowych. Jednoczęściowa membrana zapewnia hermetyczne uszczelnienie przed kontaktem z powietrzem, zapewniając pełną ochronę przed zanieczyszczeniem mikroorganizmami podczas procesu produkcyjnego.

阿法拉伐Unique SSV无菌阀-Alfa Laval Unique SSV Aseptic Valve

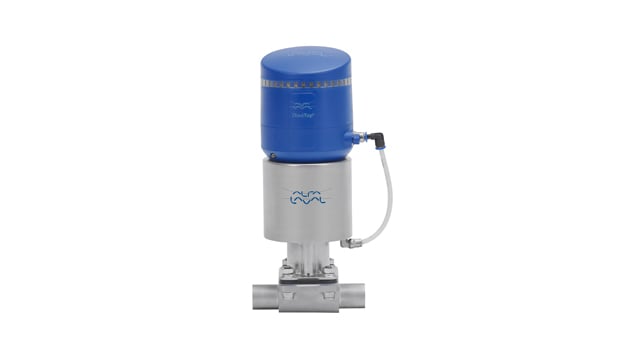

Unique DV-ST UltraPure
