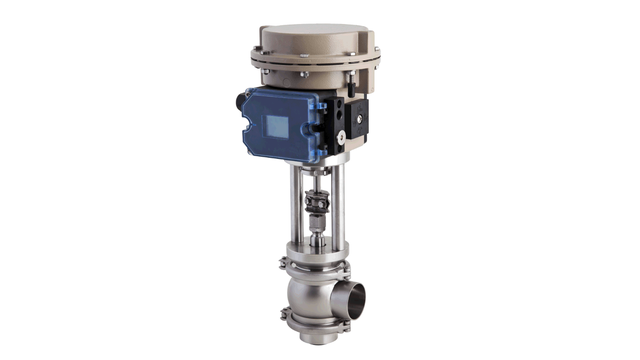

Unique RV-P
Zawór regulacyjny Unique RV-P jest przeznaczony do bezpiecznego i efektywnego sterowania lub regulacji precyzyjnych przepływów w przemyśle mleczarskim, spożywczym i napojów oraz biofarmaceutycznym.
Wyjątkowo dokładna regulacja przepływu w zaworze
Alfa Laval oferuje dwa zawory regulacyjne: Unique RV-P oraz wersję aseptyczną Unique RV-P Aseptic. Te normalnie otwarte lub normalnie zamknięte zawory regulacyjne zapewniają bardzo dokładną kontrolę ciśnienia, przepływu, temperatury i poziomu cieczy w zbiornikach i systemach rur stalowych.
Zaawansowana konstrukcja zaworu higienicznego
Unikalne zawory RV-P są idealne do zastosowań w procesach sanitarnych o dużej objętości, które wymagają precyzyjnego sterowania. Dzięki samoodpływowemu korpusowi zaworu, zawory te są dopuszczone do oznaczania symbolem 3-A. Szczególnie przydatne w aplikacjach aseptycznych, które wymagają SIP (Sterilization in Place), zawory Unique RV-P są wyposażone w membrany PTFE, które zapobiegają zanieczyszczeniu mikroorganizmami i cząstkami spoza strefy produktu.
Wyjątkowa dokładność zaworu
Zawór Unique RV-P jest wyposażony w siłownik elektropneumatyczny z wbudowanym przetwornikiem IP i zintegrowanym ustawnikiem pozycyjnym, które przyczyniają się do większej dokładności i niezawodności działania. Ustawnik pozycyjny dla zaworów Unique RV-P posiada certyfikat IP66 dla ochrony przed wodą i pyłem.
Zawory regulacyjne z unikalną modułowością SSV
Zawory regulacyjne Alfa Laval z napędem pneumatycznym są zbudowane na tej samej platformie Unique SSV i tym samym są modułowe z zaworami jednogniazdowymi Alfa Laval. Zawór Unique RV-ST jest idealny do standardowych zadań regulacyjnych, takich jak dozowanie, mieszanie, ważenie i napełnianie.
Jeżeli wymagania dotyczące regulacji wzrastają, Unique RV-P jest optymalnym wyborem. Dzięki wysokiej precyzji siłownika i ustawnika pozycyjnego jest on idealny do regulacji w zastosowaniach, w których wymagana jest najwyższa dokładność. W oparciu o modułowe komponenty można wybrać różne konfiguracje wtyczek, aby spełnić określone wymagania Kv. Dolny element uszczelniający jest zaciskany i może być wymieniany w celu dopasowania do elastycznych wartości Kv.
Więcej informacji można znaleźć w dokumentacji.
Wersja aseptyczna
Wersja aseptyczna zaworu Unique RV-P Alfa Laval nosi nazwę Unique RV-P Aseptic. Jest to elektropneumatyczny zawór modulujący, który posiada przetwornik IP będący integralną częścią siłownika. Dostępny jest z różnymi wersjami grzybów o różnych wartościach Kv, co zapewnia różne wydajności.
Dostarczane z aseptyczną membraną, która zapewnia hermetyczne uszczelnienie przed wnikaniem atmosfery, zapewniając pełną ochronę przed działaniem mikroorganizmów podczas przetwarzania. Konstrukcja ta umożliwia aseptyczną kontrolę ciśnienia, przepływu, temperatury w systemach aseptycznych oraz kontrolę poziomu cieczy w zbiornikach aseptycznych.
Podobnie jak wszystkie zawory Alfa Laval, zawór Unique RV-P Aseptic jest skonstruowany z niewielką ilością części ruchomych, które znajdują się w siłowniku, co zapewnia dodatkową ochronę przed zużyciem. Kompaktowa, higieniczna konstrukcja zaworu zmniejsza potrzebę konserwacji i sprawia, że demontaż, jeśli jest wymagany, jest szybki i łatwy. Ponadto nie ma żadnych luźnych sprężyn, które mogłyby stanowić zagrożenie dla bezpieczeństwa podczas otwierania zaworu. Membrana jest w pełni modularna i można ją stosować z dobrze sprawdzonymi membranami z oferty Unique SSV Aseptic.
Niskie wymagania konserwacyjne
Podobnie jak wszystkie zawory Alfa Laval, zawór Unique RV-P jest skonstruowany z niewielką ilością części ruchomych umieszczonych w siłowniku, co zapewnia dodatkową ochronę przed zużyciem. Dzięki temu, że zawory Unique RV-P mają budowę modułową w stosunku do zaworów Unique SSV, możliwe jest zoptymalizowanie procedur konserwacyjnych i zapasów części zamiennych w zakładzie. Kompaktowa, higieniczna konstrukcja zmniejsza potrzebę konserwacji i sprawia, że demontaż, jeśli jest wymagany, jest szybki i łatwy. Ponadto nie ma żadnych luźnych sprężyn, które mogłyby stanowić zagrożenie dla bezpieczeństwa podczas otwierania zaworu.
Zgodność z większością norm higienicznych
Zawory Alfa Laval Unique RV-P spełniają większość standardów wymaganych w przemyśle mleczarskim, spożywczym, napojów i środków higieny osobistej. Więcej informacji można znaleźć w dokumentacji.
Zalety produktu
- Bardzo dokładna kontrola ciśnienia, przepływu, temperatury i poziomu płynu
- Zaawansowana higieniczna konstrukcja zaworu
- Wyjątkowa dokładność zaworu
Zasada działania
Konstrukcja
Zawór Unique RV-P składa się z korpusu zaworu bez uszczelnienia, stożkowego grzyba regulacyjnego, uszczelki wargowej, dławnicy i siłownika. Siłownik z dławnicą jest mocowany do korpusu zaworu za pomocą pierścienia zaciskowego.
Zawór standardowy jest dostarczany z siłownikiem normalnie otwartym (NO). Na życzenie może być również dostarczony z siłownikiem normalnie zamkniętym (NC).
Zasada działania
Zawory Alfa Laval Unique RV-P wyposażone są w siłownik elektropneumatyczny ze zintegrowanym konwerterem IP, który zapewnia dokładną i niezawodną konwersję sygnałów elektrycznych ze sterownika bezpośrednio na sygnały pneumatyczne. Dzięki technologii bezstykowych czujników magnetycznych siłownik i ustawnik pozycyjny jest niewrażliwy na wibracje i wstrząsy ciśnienia.
Sygnały pneumatyczne są przekazywane do zintegrowanego pozycjonera, który działa w oparciu o zasadę równowagi sił. Dzięki temu pozycja tłoka siłownika jest wprost proporcjonalna do sygnału wejściowego. Zakres sygnału i punkt zerowy mogą być indywidualnie regulowane.
Poprzez wymianę standardowej sprężyny pomiarowej, siłownik może być stosowany również do pracy w zakresie dzielonym.
Możliwości
- Armatura zgodna z wymaganą normą
- Wersja aseptyczna oparta na aseptycznym systemie membranowym Unique SSV
- Wykończenie powierzchni zewnętrznej Ra ≤ 0,8μm
- Oznaczenie 3A (norma sanitarna) na życzenie
- Uszczelnienie wargowe z NBR lub FPM
