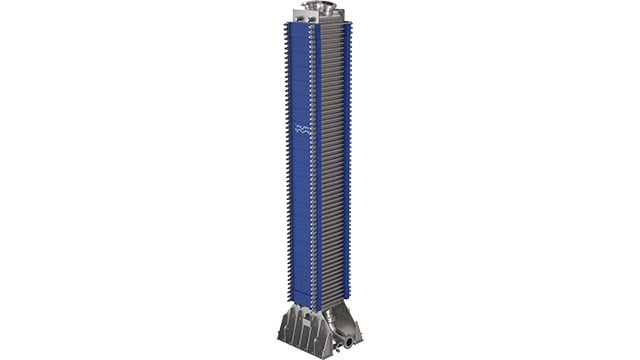

Packinox PHE
Płytowo-ramowy wymiennik ciepła Alfa Laval Packinox jest doskonałym wyborem do wymiany ciepła w procesach o dużych przepływach, wysokich temperaturach i wysokich ciśnieniach. Jego doskonałe parametry cieplne pozwalają na zwiększenie efektywności energetycznej, wzrost rentowności i minimalizację negatywnego wpływu na środowisko. Niskie nakłady inwestycyjne, wysoki czas sprawności i minimalne wymagania w zakresie konserwacji zapewniają atrakcyjny zwrot z inwestycji i niski całkowity koszt.
Wyjątkowa sprawność cieplna
- Niskie koszty eksploatacji - wyjątkowy odzysk ciepła przynosi znaczne oszczędności energii.
- Niskie koszty utrzymania dzięki minimalnemu zabrudzeniu.
- Niższe nakłady inwestycyjne - jeden Packinox może zastąpić kilka dużych wymienników płaszczowo-rurowych.
- Niski spadek ciśnienia
- Niezawodna, sprawdzona technologia - ponad 350 jednostek eksploatowanych na całym świecie.
Płytowo-ramowe wymienniki ciepła Packinox zapewniają najwyższą wydajność wymiany ciepła, a pojedynczy wymiennik ciepła Packinox przewyższa systemy składające się z wielu dużych wymienników płaszczowo-rurowych, zarówno pod względem odzysku ciepła, jak i kosztów inwestycyjnych.
Ze względu na swoje liczne zalety, wymienniki ciepła Packinox stają się coraz bardziej popularne w wielu zastosowaniach, takich jak wychwytywanie i magazynowanie dwutlenku węgla (CCS), magazynowanie energii i przemysł petrochemiczny.
Zastosowania
Wzrost szans na efektywny kosztowo czysty węgiel
Zobacz, jakie korzyści odniosły dwie elektrownie pracujące w cyklu IGCC (Integrated Gasification Combined Cycle) dzięki zastosowaniu płytowo-ramowych wymienników ciepła Alfa Laval Packinox w swoich systemach wychwytywania i składowania dwutlenku węgla (CCS).

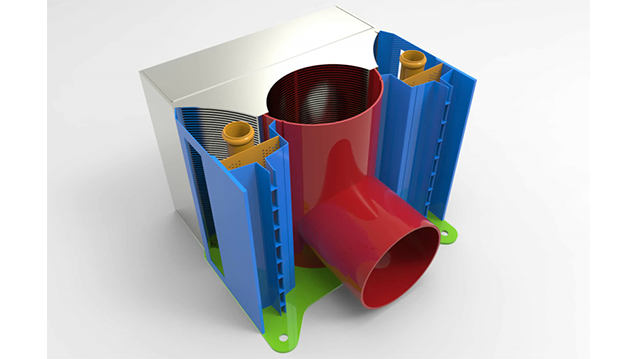

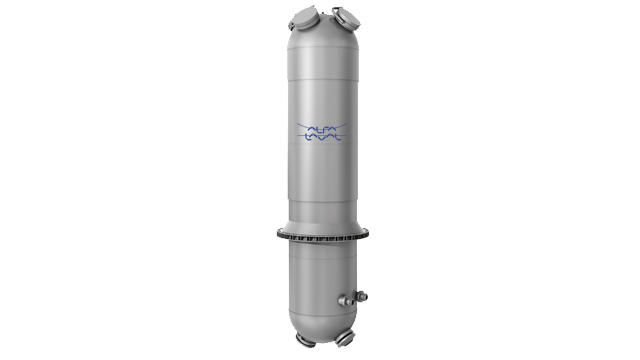

Płytowo-płaszczowy wymiennik ciepła Packinox
Alfa Laval Packinox jest również dostępny w konfiguracji "plate-and-shell", która jest odpowiednia do zastosowań przy wyższych ciśnieniach i temperaturach. W modelu plate-and-shell zastosowano również opatentowany przez Alfa Laval system Spray Bar, który optymalizuje wtrysk cieczy do strumienia gazu.
Zrównoważony rozwój
Wyobraź sobie bardziej zrównoważony świat. Świat, w którym potrzeba mniej, aby wyprodukować jeszcze więcej. Świat, w którym skutecznie zaspokajamy nasze rosnące zapotrzebowanie na energię i jednocześnie ograniczamy emisję CO2. Wyobraźmy sobie świat, w którym możemy wykorzystać możliwości zasobów naturalnych, jednocześnie chroniąc je. W Alfa Laval nie tylko wyobrażamy sobie ten świat. Budujemy go - wspólnie z naszymi klientami i partnerami.
Zasada działania
Sercem płytowo-ramowego wymiennika ciepła Alfa Laval Packinox jest w pełni spawana wiązka płyt wymiany ciepła. Strumienie gorący i zimny przepływają naprzemiennie w kanałach pomiędzy płytami, w przeciwnych kierunkach. Przepływ przeciwprądowy maksymalizuje wymianę ciepła i umożliwia pracę z krzyżującymi się temperaturami w jednym urządzeniu.
Pofałdowanie płyt powoduje duże turbulencje w medium, zwiększając w ten sposób wymianę ciepła i minimalizując osadzanie się zanieczyszczeń.
Nachodzące na siebie spoiny na dwóch bokach wiązki płyt tworzą pełne ściany. Pozostałe dwie ściany są wzmocnione panelami bocznymi, utrzymywanymi razem przez dużą liczbę prętów ściągających. Taka konstrukcja pozwala na pracę płytowo-ramowego wymiennika ciepła Alfa Laval Packinox przy wysokich ciśnieniach i różnicy ciśnień do 70 bar.
Płytowo-ramowy wymiennik ciepła Packinox może być skonfigurowany do pracy z więcej niż dwoma przepływami, co oznacza, że jednocześnie może być ogrzewanych lub chłodzonych kilka mediów. Każdy przepływ może mieć indywidualną liczbę kanałów, a odstępy między kanałami mogą być różne dla różnych mediów.
Wyjątkowe cechy
Szeroko otwierana konstrukcja
Maksymalny odzysk ciepła
Nasze opatentowane płyty Wide Opening Design mają specjalny obszar dystrybucji z minimalnym spadkiem ciśnienia. Zapewnia to najwyższy możliwy odzysk ciepła przy jednoczesnym utrzymaniu niskiego całkowitego spadku ciśnienia.
Formowanie eksplozji
Wysokowytrzymałe płyty o długiej, niezawodnej żywotności
Wzór na płycie Packinox jest formowany przez falę uderzeniową powstałą w wyniku podwodnej eksplozji. Ta jednoetapowa operacja minimalizuje naprężenia szczątkowe w płytach, dzięki czemu są one mocniejsze mechanicznie. Efektem końcowym jest bardzo wysoka niezawodność i trwałość eksploatacyjna.
Stałe monitorowanie
Ciągły monitoring i optymalizacja
Na bieżąco zbieramy i analizujemy dane eksploatacyjne z pracujących wymienników ciepła Packinox. Pozwala nam to na formułowanie zaleceń dotyczących poprawy wydajności i planowania serwisu, o czym informujemy w regularnych raportach stanu technicznego.
ALOnsite™
Wykwalifikowane wsparcie w Twojej placówce
Z Alfa Laval jako partnerem masz pełne wsparcie naszej globalnej sieci serwisowej. Alfa Laval oferuje zdalne wsparcie techniczne 24 godziny na dobę, 7 dni w tygodniu, a w przypadku potrzeby uzyskania pomocy na miejscu, możemy być na miejscu w ciągu jednego lub dwóch dni.
Unikalna konstrukcja płyty zwiększa wydajność cieplną
Unikalna konstrukcja płyt Alfa Laval Wide Opening Design ma wiele zalet:
- O 50% niższy spadek ciśnienia w obszarze dystrybucji w porównaniu z poprzednią konstrukcją. Umożliwia to zwiększenie odzysku ciepła, zmniejszenie wielkości wymiennika ciepła lub obniżenie całkowitego ciśnienia w procesie.
- O 30% większa wytrzymałość mechaniczna i większa odporność na naprężenia termomechaniczne.
- Ulepszony przepływ i rozkład ciśnienia, co poprawia operatywność.
